Wenn die Photovoltaikanlage plötzlich weniger Strom liefert, ist das mehr als nur ein technisches Ärgernis. Jede Stunde mit reduzierter Leistung kostet bares Geld: Die Einspeisevergütung sinkt, der Eigenverbrauch fällt weg, und bei gewerblichen Anlagen summieren sich die Verluste schnell auf mehrere hundert Euro pro Monat. Ob Privathaushalt oder Handwerksbetrieb, eine schnelle und systematische Fehlerbehebung ist entscheidend. Dieser Leitfaden führt Sie Schritt für Schritt durch Vorbereitung, Diagnose, Behebung und Nachkontrolle, damit Ihre Anlage so schnell wie möglich wieder auf Volllast läuft.
Inhaltsverzeichnis
- Vorbereitung: Voraussetzungen und Werkzeuge für die Fehlerbehebung
- Schritt-für-Schritt Fehlerdiagnose: Von Sichtprüfung bis Profimessung
- Häufige Störungsbilder und wie Sie diese gezielt beheben
- Fehlerbehebung dokumentieren und Ergebnisse kontrollieren
- Praxisnahe Lösungen: Zubehör und Service für Photovoltaik-Anlagen
- Häufig gestellte Fragen zur Fehlerbehebung von Photovoltaikanlagen
Wichtige Erkenntnisse
| Punkt | Details |
|---|---|
| Sicherheit geht vor | Bereiten Sie sich mit den richtigen Werkzeugen und Schutzmaßnahmen auf die Fehlerbehebung vor. |
| Systematische Diagnose | Eine Schritt-für-Schritt Fehleranalyse reduziert Ausfallzeiten und Kosten. |
| Typische Fehler kennen | PID, defekte Dioden und Korrosion sind häufig und lassen sich gezielt beheben. |
| Nachkontrolle & Protokoll | Ergebnisse immer dokumentieren, um Langzeitstabilität und Garantien zu sichern. |
| Profi-Service für komplexe Schäden | Komplizierte Störungen sollten Sie von Fachleuten prüfen und reparieren lassen. |
Vorbereitung: Voraussetzungen und Werkzeuge für die Fehlerbehebung
Bevor Sie irgendetwas anfassen, gilt eine eiserne Regel: Sicherheit zuerst. Photovoltaikanlagen stehen auch bei abgeschaltetem Wechselrichter unter Spannung, solange Licht auf die Module fällt. Schalten Sie den Wechselrichter und alle DC-Trennschalter ab, tragen Sie isolierte Handschuhe und verwenden Sie ausschließlich VDE-geprüftes Werkzeug.
Die richtige Ausrüstung spart Zeit und verhindert Fehler. Für eine professionelle Diagnose brauchen Sie folgende Werkzeuge:

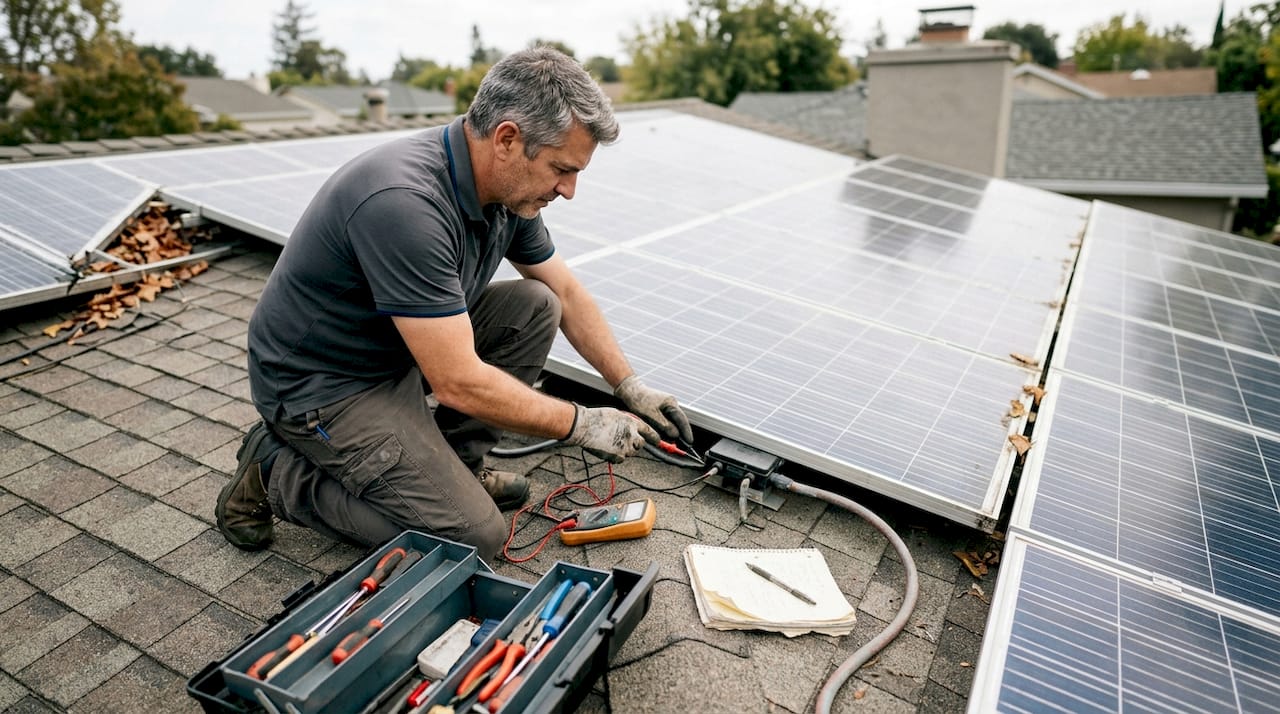

- Multimeter: Misst Leerlaufspannung und Kurzschlussstrom einzelner Strings
- Thermografie-Kamera: Erkennt Hotspots auf Moduloberflächen ohne Demontage
- EL-Tester (Elektrolumineszenz-Gerät): Macht Mikrorisse in Solarzellen sichtbar
- Monitoring-Software: Zeigt historische Leistungsdaten und Fehlercodes
- Isolationsmessgerät: Prüft den Isolationswiderstand von Kabeln und Steckern
Laut Defekte Solarmodule erkennen eignen sich Multimeter für Leerlaufspannung und Kurzschlussstrom, Thermografie für Hotspots und Elektrolumineszenz für Mikrorisse. Jedes dieser Geräte hat seinen spezifischen Einsatzbereich, und wer alle drei kombiniert, findet Fehler deutlich schneller.
Profi-Tipp: Legen Sie vor jedem Wartungseinsatz eine Checkliste an. Notieren Sie Anlagentyp, Modulanzahl, Wechselrichtermodell und letzte bekannte Leistungswerte. Das spart bei der Diagnose wertvolle Minuten.
Ein vollständiger PV-Wartungsleitfaden empfiehlt außerdem, die Anlage vor der Prüfung vollständig freizugeben und alle Arbeiten zu zweit durchzuführen. Gerade bei Dacharbeiten ist ein zweiter Mann unerlässlich. Achten Sie auch auf den Zustand der PV-Solar-Kabel, denn beschädigte Kabelisolierungen sind eine häufige, aber leicht übersehene Fehlerquelle.
| Werkzeug | Einsatzbereich | Für wen geeignet |
|---|---|---|
| Multimeter | Spannung, Strom, Widerstand | Privatkunden, Handwerker |
| Thermografie-Kamera | Hotspot-Erkennung | Handwerker, Profis |
| EL-Tester | Mikrorisse in Zellen | Spezialisierte Profis |
| Monitoring-Software | Leistungsanalyse | Alle Nutzer |
| Isolationsmessgerät | Kabel- und Steckerprüfung | Handwerker, Profis |
Schritt-für-Schritt Fehlerdiagnose: Von Sichtprüfung bis Profimessung
Eine strukturierte Vorgehensweise ist der Schlüssel zur schnellen Fehlersuche. Wer planlos vorgeht, verliert Zeit und übersieht oft die eigentliche Ursache. Gehen Sie diese Schritte der Reihe nach durch:
- Sichtprüfung durchführen: Kontrollieren Sie alle Module auf sichtbare Schäden wie Risse, Verfärbungen oder Verschmutzungen. Prüfen Sie Kabel auf Beschädigungen und Stecker auf festen Sitz.
- Monitoring-System auswerten: Vergleichen Sie aktuelle Leistungswerte mit historischen Daten. Fällt ein einzelner String ab, liegt der Fehler meist in diesem Bereich.
- Wechselrichter prüfen: Lesen Sie Fehlercodes aus und notieren Sie alle Warnmeldungen. Viele Wechselrichter zeigen den Fehlerbereich direkt an.
- Neustart durchführen: Ein einfacher Neustart des Wechselrichters löst laut PV Schäden effektiv erkennen in bis zu 70% der Fälle temporäre Störungen.
- Thermografie einsetzen: Scannen Sie die Module mit der Wärmebildkamera. Hotspots erscheinen als helle Flecken und weisen auf defekte Zellen oder Bypass-Dioden hin.
- EL-Messung durchführen: Bei Verdacht auf Mikrorisse liefert die Elektrolumineszenz-Messung ein genaues Bild des Zellzustands.
- Fachmann einschalten: Wenn elektrische Defekte, Isolationsfehler oder komplexe Modulschäden vorliegen, ist ein zertifizierter Elektriker Pflicht.
Statistik: Ein einfacher Neustart des Wechselrichters behebt in rund 70% der gemeldeten Störungsfälle das Problem sofort, ohne weiteren Aufwand.
Prüfen Sie bei der Sichtprüfung auch das Erdungskabel für PV-Anlagen. Ein lockeres oder korrodiertes Erdungskabel kann zu Messfehlern führen und im schlimmsten Fall ein Sicherheitsrisiko darstellen.
Profi-Tipp: Fotografieren Sie jeden Schritt der Diagnose. Diese Bilder helfen später bei der Dokumentation und sind bei Garantieansprüchen gegenüber dem Hersteller oft entscheidend.
Häufige Störungsbilder und wie Sie diese gezielt beheben

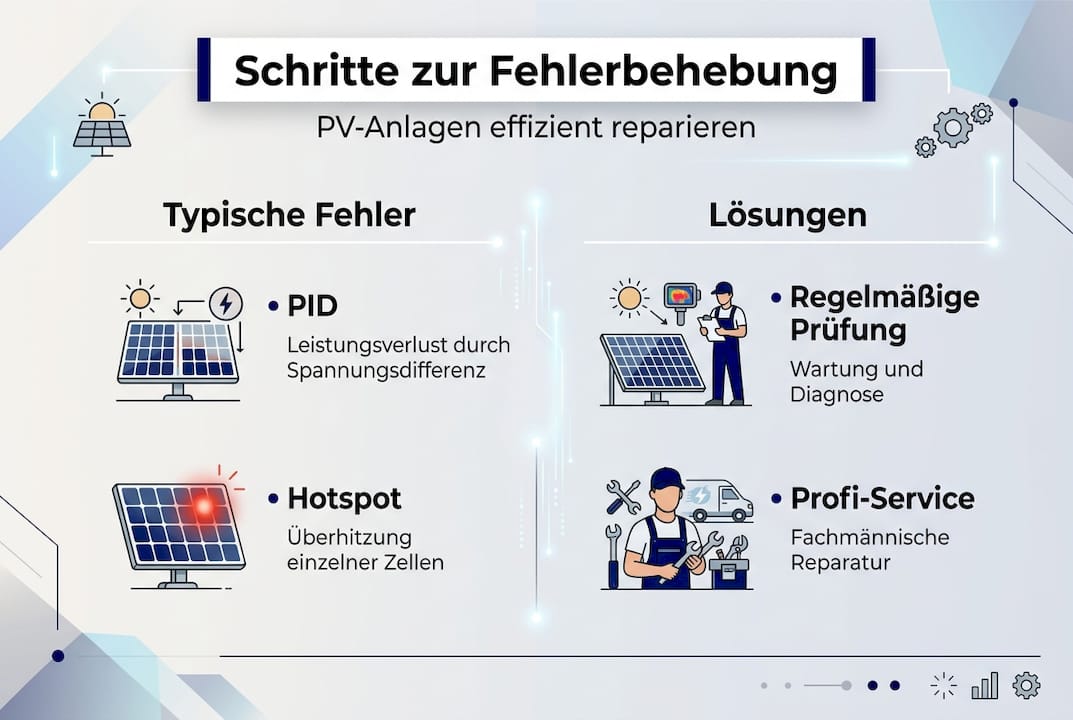

Nicht jede Störung ist gleich. Manche Fehler schleichen sich über Monate ein, andere treten plötzlich auf. Die drei häufigsten Störungsbilder bei Photovoltaikanlagen sind PID, defekte Bypass-Dioden und Korrosion.
PID (Potenzialinduzierte Degradation) entsteht durch hohe Spannungen in Kombination mit Feuchtigkeit im Modul. Das Ergebnis: Die Leistung sinkt schleichend, oft ohne sichtbare Schäden. Erkennbar ist PID durch einen gleichmäßigen Leistungsabfall über alle Module eines Strings. Abhilfe schafft ein spezieller PID-Recovery-Wechselrichter oder eine Nachtspannungsumkehr.
Defekte Bypass-Dioden sind gefährlicher. Diese Dioden schützen einzelne Zellen vor Überhitzung bei Teilverschattung. Fällt eine Diode aus, kann die betroffene Zelle zur Wärmequelle werden und im Extremfall einen Brand auslösen. Laut Fehlerdiagnose bei Photovoltaikanlagen gehören PID, defekte Bypass-Dioden und Korrosion zu den häufigsten Störungsursachen. Der Austausch defekter Dioden erfordert Fachkenntnisse und sollte nur von Elektrofachkräften durchgeführt werden.
Korrosion an Kabeln und Steckern ist besonders tückisch, weil sie von außen oft nicht sichtbar ist. Feuchtigkeit dringt in schlecht abgedichtete MC4-Stecker ein und erhöht den Übergangswiderstand. Das führt zu Leistungsverlusten und Wärmeentwicklung.
- Stecker regelmäßig auf festen Sitz und Dichtigkeit prüfen
- Beschädigte Stecker sofort austauschen, nie reparieren
- Kabel auf Scheuerstellen und Risse kontrollieren
- Korrodierte Verbindungen vollständig erneuern
Ein Schritt-für-Schritt-Leitfaden zur Photovoltaikanlage empfiehlt außerdem, das Erdungskabel jährlich auf Korrosion zu prüfen, da es im Fehlerfall die letzte Schutzlinie darstellt.
| Störungsbild | Symptom | Lösung |
|---|---|---|
| PID | Gleichmäßiger Leistungsabfall | PID-Recovery, Nachtspannungsumkehr |
| Defekte Bypass-Diode | Hotspot, Leistungseinbruch | Austausch durch Fachmann |
| Korrosion | Erhöhter Widerstand, Wärme | Stecker und Kabel erneuern |
| Mikrorisse | Leistungsverlust nach Transport | EL-Messung, Modulaustausch |
Profi-Tipp: Ein jährlicher Frühjahrscheck mit Reinigung und Sichtprüfung verhindert laut Experten bis zu 20% der typischen Leistungsverluste über die Anlagenlebensdauer.
Fehlerbehebung dokumentieren und Ergebnisse kontrollieren
Nach der Reparatur ist vor der Kontrolle. Wer seine Maßnahmen nicht dokumentiert, verliert bei Garantieansprüchen oft den Kürzeren und kann spätere Fehler nicht sauber nachvollziehen. Gute Dokumentation ist kein bürokratischer Aufwand, sondern ein echtes Werkzeug für langfristige Anlagenstabilität.
Gehen Sie nach jeder Fehlerbehebung diese Schritte durch:
- Digitales Protokoll anlegen: Notieren Sie Datum, Fehlerart, betroffene Komponenten und durchgeführte Maßnahmen. Fotos und Screenshots aus der Monitoring-Software gehören dazu.
- Monitoring vor und nach Behebung vergleichen: Prüfen Sie, ob die Leistungswerte nach der Reparatur wieder im Normalbereich liegen. Abweichungen von mehr als 5% deuten auf weitere Probleme hin.
- Thermografie- und EL-Ergebnisse sichern: Speichern Sie alle Messergebnisse mit Zeitstempel. Diese Daten sind bei Herstellerreklamationen oft entscheidend.
- Garantieunterlagen aktualisieren: Fügen Sie alle Reparaturnachweise zu den Anlagenunterlagen hinzu. Viele Hersteller verlangen lückenlose Wartungsprotokolle für Garantieleistungen.
Regelmäßige Reinigung und ein jährlicher Frühjahrscheck verhindern bis zu 20% der typischen Leistungsverluste. Das ist kein Mythos, sondern ein messbarer Effekt, den viele Anlagenbetreiber unterschätzen.
Verwenden Sie für die Verkabelung ausschließlich geprüfte Solarkabel für PV-Anlagen, die der Norm H1Z2Z2-K entsprechen. Minderwertige Kabel sind eine häufige Ursache für Folgeschäden, die erst Jahre später auftreten. Praxisnahe Beispiele für Photovoltaikanlagen zeigen, wie unterschiedlich Anlagen aufgebaut sein können und warum einheitliche Dokumentation so wichtig ist.
Profi-Tipp: Richten Sie im Monitoring-System automatische Alarme ein, die Sie per E-Mail oder App benachrichtigen, sobald die Leistung eines Strings um mehr als 10% vom Durchschnitt abweicht. So erkennen Sie neue Fehler, bevor sie sich zu größeren Schäden entwickeln.
Praxisnahe Lösungen: Zubehör und Service für Photovoltaik-Anlagen
Nachdem Sie die Fehlerquellen identifiziert und behoben haben, lohnt es sich, die Anlage mit hochwertigen Komponenten dauerhaft störungsfrei zu halten. Günstige Ersatzteile mögen kurzfristig sparen, verursachen aber oft teurere Folgeschäden.
Bei schell-elektronik.de finden Sie ein breites Sortiment an geprüften PV-Solar-Kabeln, die speziell für den Außeneinsatz und hohe UV-Belastung ausgelegt sind. Für eine stabile Montage sorgen die Solar Montage Haken, die Vibrationen und Windlasten zuverlässig aufnehmen. Alle Produkte sind mit detaillierten technischen Spezifikationen beschrieben, damit Sie genau das richtige Teil für Ihre Anlage finden, ohne lange suchen zu müssen. Qualität bei Kabeln und Verbindern ist keine Frage des Komforts, sondern der Sicherheit.
Häufig gestellte Fragen zur Fehlerbehebung von Photovoltaikanlagen
Wie erkenne ich, ob meine Photovoltaikanlage einen Defekt hat?
Defekte zeigen sich meist durch einen Leistungseinbruch im Monitoring, Warnmeldungen am Wechselrichter oder sichtbare Schäden an Modul und Kabel. Ein Vergleich der aktuellen mit den historischen Leistungswerten gibt schnell Aufschluss.
Welche Fehler kann ich selbst beheben und wann sollte ich einen Fachmann rufen?
Kleine Probleme wie Monitoring-Neustart und Sichtprüfung kann man selbst klären. Bei elektrischen Defekten oder nach auffälligen Thermografie-Ergebnissen muss ein zertifizierter Elektriker die Arbeit übernehmen.
Wie kann ich PID (Potenzialinduzierte Degradation) verhindern?
PID entsteht durch hohe Feuchte und Spannung im Modul. Regelmäßige Wartung, professionelle Prüfung und geeignete Wechselrichter mit PID-Schutzfunktion helfen wirksam vor.
Lohnt sich eine Thermografie oder EL-Messung bei Verdacht auf Modulschäden?
Thermografie findet Hotspots schnell und zuverlässig, während die EL-Messung Mikrorisse exakt lokalisiert. Für eine vollständige Diagnose empfiehlt sich die Kombination beider Methoden.
