Montagesets einsetzen: Schritt-für-Schritt-Anleitung für Solaranlagen

TL;DR:

• Die richtige Montage sorgt für Sicherheit, Langlebigkeit und optimale Leistung der Solaranlage.
• Werkzeuge wie Drehmomentschlüssel, Wasserwaage und Schutzausrüstung sind unerlässlich für eine fachgerechte Installation.
• Fehler wie falsche Schrauben, mangelhafte Abdichtung oder ungenügende Statik vermeiden teure Nacharbeiten.

Viele Eigenheimbesitzer und Handwerksbetriebe stehen vor der gleichen Herausforderung: Ein Montageset liegt vor ihnen, die Solarmodule sind geliefert, aber die genaue Reihenfolge der Schritte ist unklar. Falsches Anziehen von Schrauben, falsch gewählte Dachhaken oder fehlende Statikprüfung führen nicht selten zu kostspieligen Nacharbeiten oder sogar Sicherheitsrisiken. Dieser Leitfaden nimmt Sie an die Hand und erklärt alle wichtigen Phasen: Vorbereitung, Werkzeugauswahl, Montageschritte, typische Fehler und die abschließende Kontrolle. So gelingt Ihre Solaranlage dauerhaft sicher und effizient.

Inhaltsverzeichnis

• Voraussetzungen und Werkzeuge für die Montage von Solaranlagen
• Montagesets Schritt für Schritt fachgerecht einsetzen
• Typische Fehler beim Einsatz von Montagesets und wie Sie diese vermeiden
• Kontrolle und Inbetriebnahme nach der Montage
• Warum die richtige Montage-Lösung den Langzeiterfolg sichert
• Montagesets und Zubehör sicher online bestellen
• Häufig gestellte Fragen zum Einsatz von Montagesets

Wichtige Erkenntnisse

Voraussetzungen und Werkzeuge für die Montage von Solaranlagen

Nach dem Überblick, warum die richtige Montage entscheidend ist, folgt nun die sorgfältige Vorbereitung. Ohne eine solide Grundlage bringt das beste Montageset nichts. Wer hier spart oder schludert, riskiert nicht nur die Langlebigkeit der Anlage, sondern auch die Sicherheit aller Personen im Haushalt.

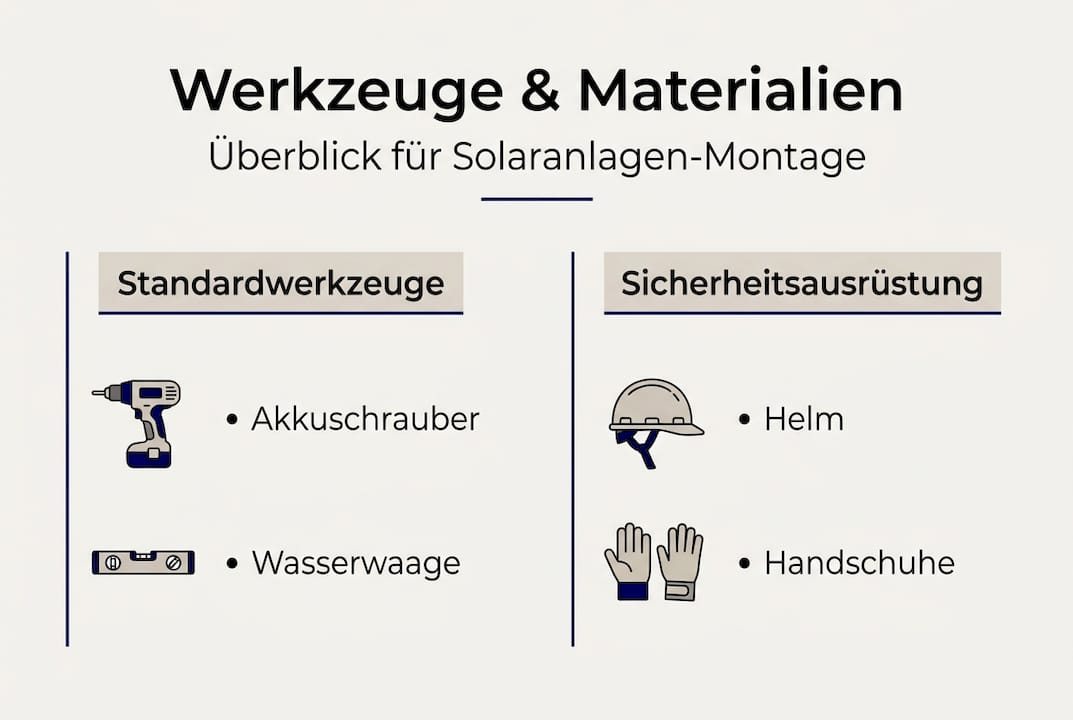

Werkzeuge und Materialien auf einen Blick

Für eine fachgerechte Montage benötigen Sie folgende Grundausstattung:

• Akkuschrauber mit passenden Bits (Kreuz und Innensechskant)
• Drehmomentschlüssel für normgerechtes Anziehen aller Verschraubungen
• Wasserwaage und Schnurgerät zur exakten Ausrichtung der Montageschienen
• Maßband und Anreißwerkzeug für präzise Abstände zwischen den Dachhaken
• Bohrmaschine mit Steinbohrer und Metallbohrer (je nach Dachmaterial)
• Dichtstoff und Dachabdichtungsband zum Schutz vor Feuchtigkeiteintritt
• Persönliche Schutzausrüstung (PSA): Helm, Sicherheitsgurt, rutschfeste Schuhe
• Kabelbinder und Kabelhalter für die spätere Verkabelung
• Multimeter zur Überprüfung der elektrischen Verbindungen

Diese Liste deckt den Standard ab. Je nach Anlagentyp und Dachbeschaffenheit kommen weitere Spezialwerkzeuge hinzu.

Unterschiedliche Dachtypen und passende Montagesets

Nicht jedes Montageset passt auf jedes Dach. Hier ein schneller Überblick:

Besonders auf Ziegeldächern empfehlen sich einfach zu montierende Clickmontage-Sets, die ohne aufwendige Flexarbeiten auskommen. Wer Blechersatzziegel einsetzt, schützt zudem die Dachsubstanz und benötigt keine Originalziegel zu modifizieren.

Sicherheitsaspekte nie unterschätzen

Einer der häufigsten Anfängerfehler ist das Vernachlässigen der Statik. Das Dach muss die Statik für Schneelasten tragen können, was besonders in schneereicheren Regionen Deutschlands wichtig ist. Typische Werte liegen bei 75 bis 200 kg pro Quadratmeter, abhängig von der Schneelastzone. Lassen Sie die Tragfähigkeit im Zweifel von einem Statiker bestätigen.

Absturzsicherung ist Pflicht, sobald Sie auf dem Dach arbeiten. Nutzen Sie immer einen geprüften Sicherheitsgurt und befestigen Sie ihn an einem geeigneten Anker. Auch bei scheinbar sicheren Bedingungen ist ein Sturz vom Dach lebensbedrohlich.

Profi-Tipp: Legen Sie alle Montagesets vor Arbeitsbeginn komplett aus und vergleichen Sie jeden Teil mit dem Lieferschein. Fehlende oder beschädigte Bauteile erkennen Sie so, bevor Sie auf dem Dach stehen, und vermeiden unnötige Stopps mitten in der Arbeit.

Montagesets Schritt für Schritt fachgerecht einsetzen

Mit allen Materialien und Werkzeugen bereit, erfolgt nun die praktische Umsetzung Schritt für Schritt. Die Reihenfolge ist dabei nicht willkürlich: Jeder Schritt baut auf dem vorherigen auf. Wer die Reihenfolge ignoriert, muss im schlechtesten Fall alles wieder demontieren.

Die Montagephasen im Detail

1. Dach vorbereiten: Reinigen Sie den Montagebereich gründlich. Entfernen Sie Moos, loses Material und alte Dichtungen. Markieren Sie die Positionen der Sparren mit einem Sparrensuchgerät, denn Dachhaken müssen immer in den Sparren geschraubt werden.

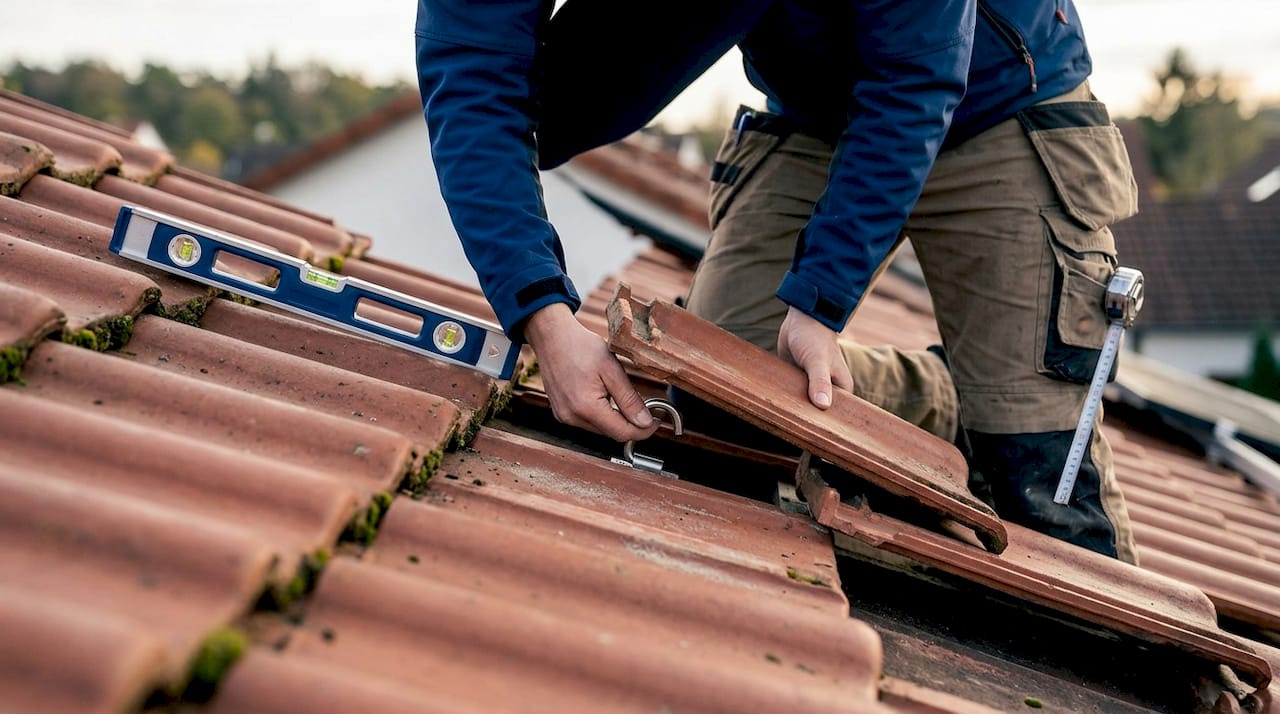

2. Dachhaken positionieren: Heben Sie die Dachziegel an den markierten Stellen an und platzieren Sie den Dachhaken auf dem Sparren. Verstellbare Dachhaken aus Edelstahl ermöglichen eine Höhenanpassung, sodass die Schiene später exakt bündig sitzt. Schrauben Sie die Haken mit dem empfohlenen Drehmoment fest (typisch: 8 bis 12 Nm).

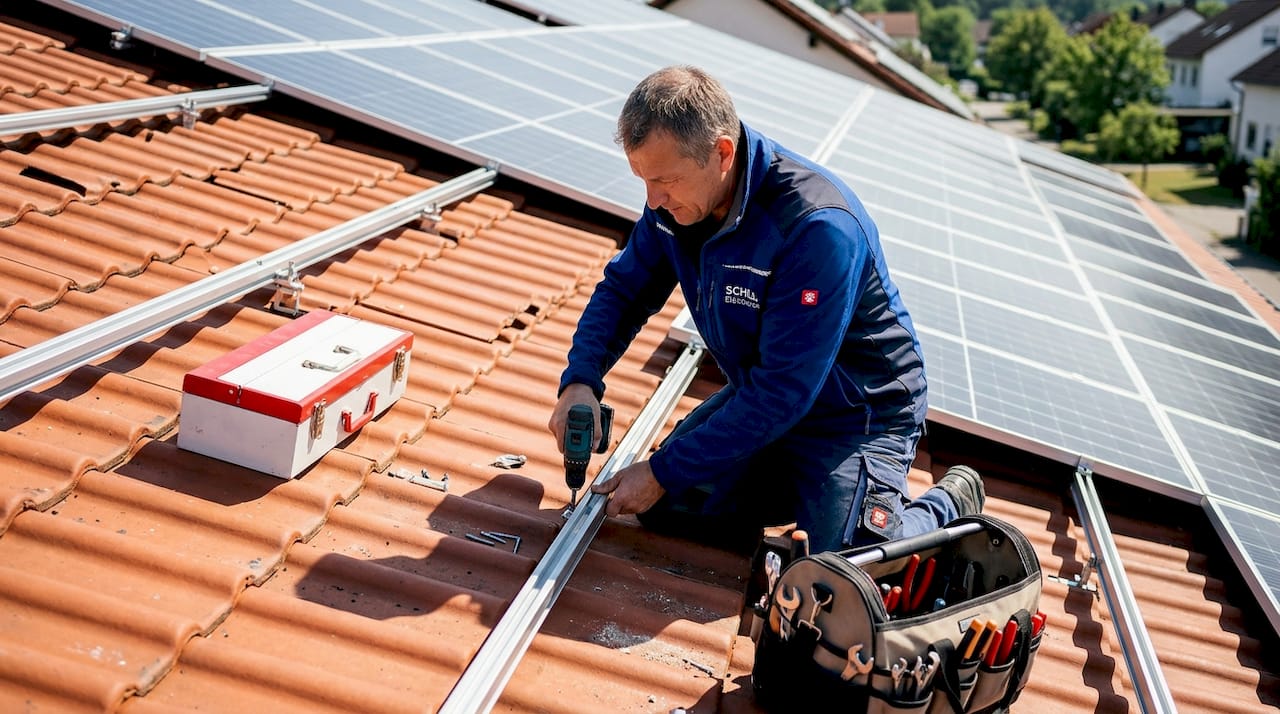

3. Montageschienen befestigen: Legen Sie die Aluminiumschienen auf die Dachhaken und verbinden Sie sie mit den vorgesehenen Schrauben und Nutsteinen. Achten Sie auf eine gerade Ausrichtung mit der Wasserwaage. Die Ziegeldach Montage-Set Anleitung empfiehlt Abstände zwischen 80 und 100 cm zwischen den Schienen.

4. Solarmodule einlegen und klemmen: Legen Sie die Module auf die Schienen und befestigen Sie sie mit End- und Mittelklemmen. Die Klemmen werden je nach Rahmenhöhe des Moduls ausgewählt. Ziehen Sie alle Klemmen gleichmäßig an.

5. Kabel verlegen und Elektrik anschließen: Verlegen Sie die Solarkabel sauber entlang der Schienen und sichern Sie sie mit Kabelhaltern. Verbinden Sie die Module erst dann, wenn alle mechanischen Arbeiten abgeschlossen sind.

Klick-Systeme versus klassische Verschraubung

Moderne Klick-Systeme ermöglichen eine besonders schnelle Montage, weil die Schienen und Klemmen einfach einrasten, ohne dass jede Verbindung einzeln verschraubt werden muss. Das spart auf einem Standardhaus mit zehn Modulen leicht zwei bis drei Stunden.

Bei Flachdächern gilt außerdem: Ballastsysteme versus verschraubte Systeme haben beide klare Einsatzbereiche. Ballastsysteme brauchen keine Durchdringung der Dachhaut, benötigen aber mehr Gewicht und Fläche. Verschraubte Systeme sind stabiler, erfordern aber professionelle Abdichtung.

Profi-Tipp: Überprüfen Sie vor der Montage jeden Haken und jede Schiene auf Maßhaltigkeit und Beschädigungen. Ein verbogener Dachhaken oder eine verdrehte Schiene führt zu Spannungen im System, die sich auf die Modullebensdauer auswirken können.

Typische Fehler beim Einsatz von Montagesets und wie Sie diese vermeiden

Nach der genauen Schritt-für-Schritt-Anleitung liegt der Fokus nun auf möglichen Stolperfallen und ihrer Vermeidung. Die häufigsten Fehler passieren nicht aus Unwissenheit, sondern aus Zeitdruck oder falscher Selbstsicherheit.

Die häufigsten Montagefehler

• Falsche Schrauben oder falsches Drehmoment: Edelstahlschrauben sind Pflicht im Außenbereich. Zu fest angezogene Schrauben können Gewinde beschädigen, zu locker angezogene Verbindungen lösen sich durch Vibration und Wind.

• Ungenügende Ausrichtung der Schienen: Schief montierte Schienen übertragen ungleichmäßige Kräfte auf die Module und können zu Mikrorissen in den Solarzellen führen.

• Fehlende oder mangelhafte Abdichtung: Jede Dachdurchdringung ist ein potenzieller Eintrittsort für Wasser. Ungedichtete Haken führen oft erst nach Monaten oder Jahren zu Wasserschäden, die teuer werden.

• Module zu nah am Dachrand montiert: Der Sicherheitsabstand zum Dachrand beträgt laut Brandschutzrichtlinien in den meisten Bundesländern mindestens 50 cm. Fehlende Abstände können bei einer Feuerwehrkontrolle zur Pflicht-Demontage führen.

• Schlechte Kabelführung: Kabel, die offen auf dem Dach liegen und nicht befestigt sind, werden von UV-Strahlung und Wind beschädigt. Zusätzlich besteht Marderbissgefahr.

• Ignorieren der eckigen Montagehaken bei eckigen Geländern: Die Verwechslung von Haken für runde und eckige Profile führt zu schlechtem Sitz und möglichem Herausrutschen der Anlage.

Warum spannungsfreie Montage so wichtig ist

„Spannungsfreie Montage mit geraden Profilen ist entscheidend für Stabilität und Modullebensdauer."

Das bedeutet in der Praxis: Wenn die Schienen nicht exakt in einer Ebene liegen, wird das Solarmodul beim Festklemmen verspannt. Dieser mechanische Stress ist unsichtbar, aber er bildet über Monate Mikrorisse in den Zellen. Das Ergebnis: Der Wirkungsgrad sinkt schleichend, ohne erkennbaren äußeren Schaden. Günstige Module mit schlechten Rahmen sind besonders anfällig. Gute Rahmenmaterialien und präzise montierte Profile schützen Sie langfristig.

Brandschutz und Feuchtigkeitsmanagement

Nicht nur Wasser, auch Feuer ist ein Thema. Kabel müssen mit geprüften, UV-beständigen Solarkabeln ausgeführt werden und dürfen keine offenen Verbindungen unter den Modulen haben. Stecker und Buchsen müssen vollständig eingerastet und wetterdicht sein. Gute Qualität zahlt sich aus.

Profi-Tipp: Fertigen Sie nach der Montage eine einfache Dokumentation an: Fotos von allen Dachhaken, Verschraubungen und Kabelwegen. Das spart Zeit bei späteren Inspektionen und ist bei Versicherungsschäden oft unverzichtbar.

Kontrolle und Inbetriebnahme nach der Montage

Sind alle Fehlerquellen minimiert, folgt der prüfende Abschluss Ihrer Montage und die erste Inbetriebnahme. Dieser Schritt wird von vielen DIY-Installateuren unterschätzt, ist aber entscheidend für den dauerhaften Betrieb.

Systematische Abschlusskontrolle in Schritten

1. Mechanische Stabilität prüfen: Überprüfen Sie alle Verschraubungen mit dem Drehmomentschlüssel. Rütteln Sie leicht an jedem Modul. Kein Bauteil darf wackeln oder sich verschieben lassen.

2. Dichtigkeit kontrollieren: Prüfen Sie jeden Dachdurchbruch visuell auf einwandfreie Abdichtung. Ist der Dichtstoff gleichmäßig aufgetragen und vollständig ausgehärtet?

3. Elektrische Verbindungen messen: Mit einem Multimeter prüfen Sie Leerlaufspannung und Kurzschlussstrom jedes Stranges. Weichen die Werte stark voneinander ab, liegt möglicherweise ein Fehler in einem Modul oder einer Verbindung vor.

4. Isolationswiderstand messen: Ein Isolationstester prüft, ob Kabel und Verbindungen keine ungewollten Erdverbindungen haben. Dieser Schritt ist besonders bei größeren Anlagen Pflicht.

5. Wechselrichter in Betrieb nehmen: Verbinden Sie zuerst die DC-Seite (Solarmodule), dann die AC-Seite (Netz). Überprüfen Sie das Display oder die App auf Fehlermeldungen.

6. Erste Erträge überwachen: Vergleichen Sie die erzeugte Leistung mit den Herstellerangaben für die aktuelle Einstrahlung. Starke Abweichungen nach unten deuten auf Probleme hin.

Wann ein Fachbetrieb zwingend erforderlich ist

Für größere Photovoltaikanlagen gilt: Große PV-Anlagen müssen von Profis abgenommen werden und erfordern häufig ein Zählerschrank-Upgrade. Das ist keine bürokratische Hürde, sondern eine sicherheitstechnische Notwendigkeit. Planen Sie diese Kosten von Anfang an ein. Ein gutes Montageset für große PV-Anlagen ist nur der erste Schritt, der professionelle Anschluss kommt danach.

Wichtige Zahl: Studien zeigen, dass bis zu 30 Prozent aller Fehler bei Photovoltaikanlagen erst nach mehreren Monaten Betrieb sichtbar werden. Planen Sie deshalb mindestens zwei Sichtkontrollen im ersten Betriebsjahr ein. Prüfen Sie nach dem ersten Winter besonders die Dachhaken und Schienenbefestigungen, da Frost und Schnee die Verbindungen belasten.

Denken Sie daran: Eine gut montierte Anlage arbeitet 25 bis 30 Jahre zuverlässig. Eine schlecht montierte Anlage macht Ärger schon im ersten Winter.

Warum die richtige Montage-Lösung den Langzeiterfolg sichert

Wir sehen es immer wieder: Installateure und Eigenheimbesitzer wählen ein Montageset, das “irgendwie passt”, statt eines, das exakt zu ihrem Dach und ihren Modulen passt. Der Preisunterschied ist oft gering. Die Folgen können es nicht sein.

Klick-Systeme sind eine großartige Lösung, aber nur wenn die Rahmenhöhe der Module exakt zum System passt und das Dach die Voraussetzungen erfüllt. Wer Module mit 35 mm Rahmen in ein System für 40 mm zwingt, hat zwar kurzfristig alles befestigt, aber mittelfristig ein Stabilitätsproblem. Zu beachten ist das besonders bei Balkonkraftwerken und spezifischen Rahmenhöhen, wo die Auswahl des richtigen Sets den Unterschied macht.

Günstige Dachhaken aus minderwertigem Stahl rosten nach wenigen Jahren durch. Das führt zu Lockerungen, die im schlimmsten Fall ein Modul vom Dach fallen lassen. Investieren Sie in geprüfte Edelstahlkomponenten, auch wenn der Aufpreis zunächst schmerzt. Langfristig sind Qualitätsmaterialien immer günstiger als Nacharbeit oder gar ein Versicherungsschaden.

Unsere klare Empfehlung aus der Praxis: Kaufen Sie nie das billigste Montageset ohne Herkunftsangabe. Geprüfte Sets mit Zertifizierungen bieten Planungssicherheit und funktionieren zuverlässig über Jahrzehnte.

Montagesets und Zubehör sicher online bestellen

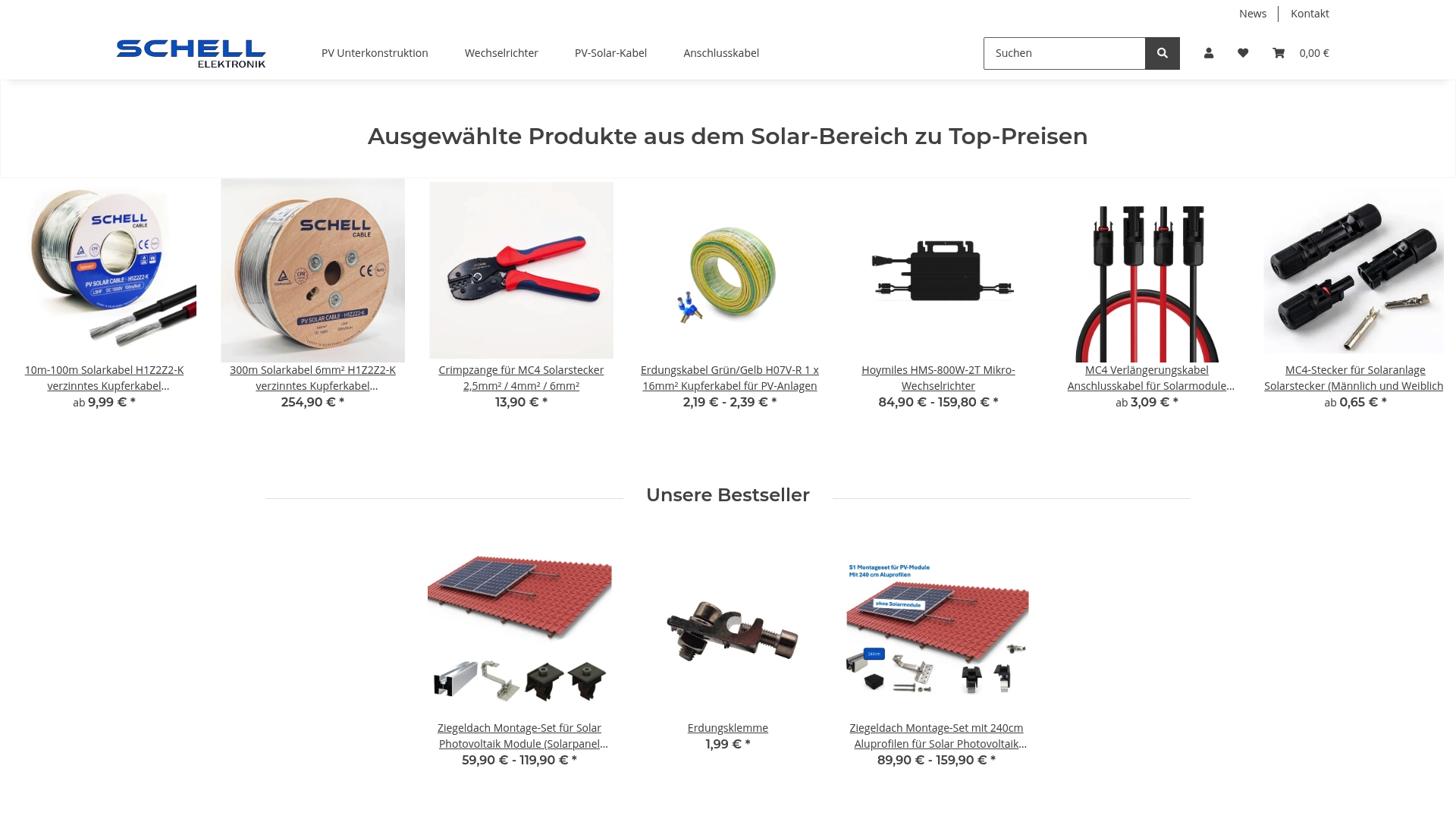

Sie möchten Ihr Projekt direkt mit passenden Materialien starten? Bei schell-elektronik.de finden Sie geprüfte Montagesets, Dachhaken und Zubehör für jede Anlagengröße, schnell geliefert und mit fachkundiger Unterstützung bei Fragen.

Ob Sie Solar Montagehaken kaufen oder direkt ein Clickmontage-Set bestellen möchten: Das Sortiment deckt alle gängigen Dachtypen und Anlagengrößen ab. Alle Produkte erfüllen aktuelle Normen und kommen mit verständlichen Montageanleitungen. Stöbern Sie durch Ihre Solaranlagen-Auswahl und finden Sie das passende Set für Ihr Projekt. Bei Unsicherheiten steht das Team für technische Fragen zur Verfügung.

Häufig gestellte Fragen zum Einsatz von Montagesets

Was muss ich bei der Montage auf einem Ziegeldach besonders beachten?

Das Dach muss spannungsfrei vorbereitet und auf ausreichende Statik für Wind- und Schneelasten geprüft werden. Dachhaken müssen immer in den Sparren verankert werden, niemals nur in der Dachlattung.

Kann ich Montagesets selbst ohne Elektriker installieren?

Bei kleinen Balkonanlagen ist DIY möglich, größere Anlagen benötigen laut geltenden Vorschriften meist einen Elektriker für die Endabnahme und eventuelle Anpassungen am Zählerschrank.

Welche Werkzeuge sind unerlässlich für das Montageset?

Unverzichtbar sind Akkuschrauber, Drehmomentschlüssel, Messwerkzeuge wie Wasserwaage und Maßband sowie persönliche Schutzausrüstung. Ohne Drehmomentschlüssel riskieren Sie falsch angezogene Verbindungen.

Wie erkenne ich nach der Montage Fehler oder Mängel?

Regelmäßige Sichtkontrollen, elektrische Prüfungen mit dem Multimeter und die Überwachung der täglichen Erträge über die Wechselrichter-App zeigen mögliche Probleme frühzeitig auf.

Wie lange dauert der Einbau eines Montagesets in der Regel?

Für kleine Anlagen mit zwei bis vier Modulen können erfahrene Installateure wenige Stunden ausreichen, größere Projekte mit zehn und mehr Modulen dauern oft einen vollen Arbeitstag oder länger.
