Das Clickmontage-Set für PV-Module ist eine hochwertige Komplettlösung zur sicheren Befestigung von Solarmodulen auf Ziegeldächern und eignet sich ideal für private Haushalte zur einfachen Selbstmontage. Dank innovativem Clicksystem ermöglicht das Set eine besonders schnelle, präzise und werkzeugarme Installation.
- Montageset zur Befestigung von Solar-Modulen auf Ziegeldach
- Für Modul mit Rahmen 30-35mm
- geeignet für Ziegeldächer (z. B. Sattel-, Pult- oder Walmdächer mit Ziegeldeckung)
- Kann auch als Dachhalterung für ein Balkonkraftwerk benutzt werden

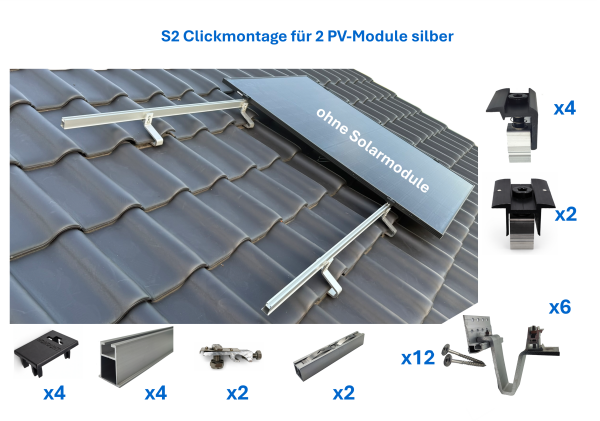

| Lieferumfang: |
|
| Produkt |
Menge |
| S2 Aluprofil – Clicksystem 119 cm |
4 |
| S2 Endkappe für Aluprofil |
4 |
| S2 Dachhaken aus massivem Aluminium |
6 |
| S2 Edelstahl Tellerkopfschraube |
12 |
| S2 Verbinder für Aluprofil silber |
2 |
| Endklemme eloxiert für Solar Alu-Profil 30–35 mm |
4 |
| Mittelklemme eloxiert für Solar Alu-Profil 30–35 mm |
2 |
| Erdungsklemme |
2 |
Technische Details & Eigenschaften
- Komplettes Montageset zur Befestigung von Photovoltaik-Modulen auf Ziegeldächern
- Dachhaken aus massivem Aluminium – extrem stabil, langlebig und korrosionsbeständig
- Patentierter Clickhalter an den Dachhaken zur direkten Aufnahme der Aluprofile
- Besonders einfache und schnelle Montage ohne aufwendiges Verschrauben
- Aluprofil-Verbinder mit Clicksystem, wird in die Schiene gesteckt – keine Schrauben erforderlich
- Hochwertige Aluminium-Montageschienen für hohe Tragfähigkeit
- Mittelklemmen und Endklemmen mit Clicksystem zur sicheren und einfachen Modulfixierung
- Wetterbeständige Materialien für den dauerhaften Außeneinsatz
- Ideal für private Haushalte und Selbstmontage
Mit diesem Clickmontage-Set profitieren Sie von einer durchdachten und besonders montagefreundlichen Lösung für Ihre Photovoltaikanlage. Die massiven Aluminium-Dachhaken mit patentiertem Clickhalter sowie der schraubenlose Schienenverbinder sparen Zeit, reduzieren Montageaufwand und sorgen für eine saubere, professionelle Installation. Eine langlebige, stabile und zukunftssichere Unterkonstruktion – perfekt für alle, die Wert auf Qualität und einfache Montage legen.
Kurze Montage-Anleitung
1. Vorbereitung
- Prüfen Sie den Lieferumfang und legen Sie alle Komponenten bereit.
- Markieren Sie die Positionen der Dachhaken entsprechend dem Sparrenverlauf. Ermitteln Sie den Sparrenabstand Ihres Daches, um die benötigte Anzahl der Dachhaken richtig zu planen. Eventuell benötigen Sie mehr Dachhaken als im Set enthalten.
Beispiel:
Sie möchten 4 Module in Reihe montieren:
Sie haben einen Sparrenabstand von 60cm und der Sparren ist 10cm dick. Das heißt alle 70cm wird ein Dachhaken gesetzt. Dann benötigen Sie auf eine Länge von 4,80m 7 Dachhaken. Bei zwei Alu-Profilen wären das insgesamt 14 Dachhaken.
2. Dachhaken montieren
- Entfernen Sie die entsprechenden Dachziegel vorsichtig.
- Befestigen Sie die massiven Aluminium-Dachhaken am Sparren.
- Setzen Sie die Dachziegel wieder korrekt ein:
Der Ziegel sollte auf dem Dachhaken dicht aufliegen. Dazu ist eventuell ein Zuschneiden von Dachziegeln notwendig: Um Dachhaken für PV-Anlagen sicher zu montieren, müssen die Fußfalzrippen und/ oder Kopffalzrippen präzise am besten mit einer Flex angepasst werden, so dass der Haken passt und der Ziegel dicht aufliegt.
3. Montageschienen einklicken
- Klicken Sie die Aluprofile direkt in die patentierten Clickhalter der Dachhaken ein.
- Richten Sie die Schienen parallel und gleichmäßig aus und ziehen diese mit der Schraube im Clickhalter fest.
4. Schienen verbinden
- Stecken Sie die Schienenverbinder mit Clicksystem in die Profile, um diese zu verlängern – ganz ohne Verschraubung.
5. Solarmodule befestigen
- Setzen Sie die PV-Module auf die Schienen.
- Fixieren Sie die Module mit Mittel- und Endklemmen sicher.
6. Abschlusskontrolle
- Bringen Sie die Endkappen an, um die Schienen sauber abzuschließen.
- Überprüfen Sie alle Schrauben und Verbindungen auf festen Sitz.
- Führen Sie eine Sichtprüfung durch und achten Sie auf korrekten Anpressdruck der Klemmen.
